[5편] 5G 핵심기술, 빔포밍(Beamforming) 기술의 개요, 동작 원리, 유형 및 활용 사례

목 차

1. 빔포밍(Beamforming) 기술의 개요
2. 빔포밍(Beamforming) 기술의 동작 원리 및 3가지 유형
3. 빔포밍(Beamforming) 기술의 활용 사례
4. 마무리



5세대 이동통신(5G)은 현재의 통신 기술을 급격하게 발전시켜, 무선 통신의 새로운 시대를 열고 있습니다. 그중에서도 빔포밍(Beamforming) 기술은 5G의 주요 핵심 기술로 꼽히고 있으며, 본 글에서는 빔포밍 기술의 개요, 동작원리, 유형 및 활용사례에 대해 상세히 알아보겠습니다.

1. 빔포밍(Beamforming) 기술의 개요

빔포밍 기술은 무선 통신에서 전송되는 신호를 높은 방향성으로 전송하는 혁신적인 기술입니다. 이 기술은 안테나 배열을 활용하여 신호를 특정 방향으로 집중시키므로, 통신의 효율성과 안정성을 크게 향상합니다. 전통적인 방식과 차별화된 빔포밍 기술은 다양한 혜택을 제공합니다.

1.1 빔포밍(Beamforming) 기술의 정의

빔포밍 기술은 안테나의 빔을 특정한 단말기(수신장치)에 집중시키는 기술인 지닌 스마트 안테나(Smart Antenna)의 한 방식입니다. 여기서 스마트 안테나는 다수의 안테나를 사용해서 효율성을 높인 것으로서, 다수의 안테나를 송신기와 수신기 모두에 구현한 경우를 MIMO(multiple-input and multiple-output)라는 용어로 부릅니다. 빔포밍 기술은 수신된 신호 대 잡음비(SNR)를 향상하고 간섭을 감소하도록 설계되었을 뿐만 아니리 높은 커버리지를 확장하는데 큰 역할을 합니다.

1.2 빔포밍(Beamforming) 기술의 주요 특성

■ 높은 전송 속도
빔포밍은 안테나 간의 협력을 통해 신호를 특정 방향으로 집중시킴으로써 전송 속도를 향상합니다. 이는 초고속 데이터 전송을 가능하게 하며, 사용자들에게 뛰어난 네트워크 경험을 제공합니다. 높은 전송 속도는 대량의 데이터를 신속하게 전송할 수 있게 함으로써 응용프로그램 및 서비스의 성능을 향상하고, 실시간 통신을 지원합니다.



■ 대역폭 효율화
안테나 간의 협력과 신호의 집중화는 대역폭을 효율적으로 활용하게 해 줍니다. 이로써 네트워크의 대역폭 한계를 극복하고 높은 이용률을 유지할 수 있습니다. 대역폭 효율화는 다양한 기기 및 응용프로그램 간의 원활한 통신을 지원하며, 네트워크의 혼잡을 방지합니다.


■ 신호 간섭 감소
빔포밍은 특정 방향으로 신호를 전송하므로, 다른 방향의 신호와의 간섭이 감소합니다. 이는 통신 신호의 안정성과 신뢰성을 높이며, 품질이 우수한 통신 서비스를 제공합니다. 특히 도심 지역이나 고밀도 인구 지역에서 간섭 감소는 핵심적인 이점으로 작용하여 사용자들에게 안정적인 연결을 제공합니다.



2. 빔포밍(Beamforming) 기술의 동작 원리 및 유형

2.1 빔포밍(Beamforming) 기술의 동작 원리

빔포밍은 안테나 배열을 이용하여 특정 방향으로 신호를 집중시키는 원리를 기반으로 합니다. 이는 안테나 간의 협력을 통해 사용자 단말기에 고정된 빔을 생성함으로써 안정적이고 빠른 데이터 전송을 가능케 합니다. 이 작동 원리는 다양한 환경에서도 뛰어난 성능을 발휘하며, 신호의 간섭을 최소화하여 최상의 통신 품질을 제공합니다.

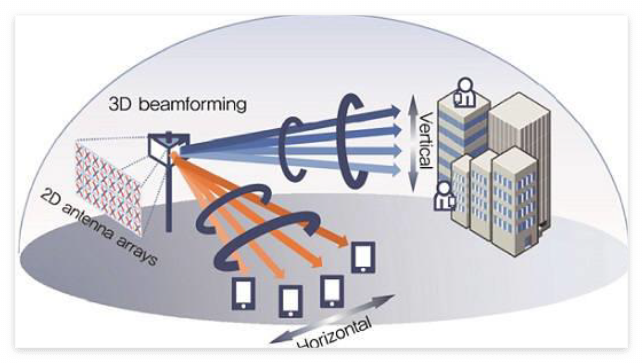

빔포밍(Beamforming) 기술의 동작원리 개념도



빔포밍 기술은 스마트 안테나의 한 방식으로 안테나의 빔이 해당 단말기에게만 국한적으로 비추도록 하는 기술을 말합니다. 빔포밍 기술의 동작원리는 단말들에게 전송할 신호 정보인 S에 빔포밍 벡터인 W를 곱한 값을 다중 안테나를 통해서 전송을 하는 원리입니다.

X = W x S



2.2 빔포밍(Beamforming) 기술의 신호, 방향, 역할에 따른 유형

빔포밍은 신호 유형에 따라 아날로그 빔포밍, 디지털 빔포밍, 하니브리드 빔포밍으로 나누어지고 방향에 따라 다운링크 빔포밍, 업링크 빔포밍으로 나누어지며 역할에 따라 간섭 제거 빔포밍과 전력 증대 빔포밍으로 나누어집니다.


구분	빔포밍 유형	설명
신호	아날로그 빔포밍	- 위상 및 진폭 값을 각각 변화시켜서 빔의 방향과 모양을 만드는 방식 - 모든 빔포밍을 아날로그 영역에서 처리함 - 구현 복잡도가 낮고 행렬 구현이 어려움
	디지털 빔포밍	- 기저대역에서 디지털 신호 처리를 통해 신호의 위상 및 진폭을 변화시켜 만드는 방식 - 모든 빔포밍 처리를 디지털 영역에서 처리함 - 구현 복잡도가 높고 행렬 구현 및 간섭 제어가 용이함
	하이브리드 빔포밍	- 아닐로그와 디지털 빔포밍의 장점을 채택해서 구현함
방향	다운링크 빔포밍	- 방향이 다운링크(downLink) 쪽에 해당하는 빔포밍 방식
	업링크 빔포밍	- 방향이 업링크(upLink) 쪽에 해당하는 빔포밍 방식
역할	간섭 제거 빔포밍	- 빔을 전송하는 사용자들 간에 신호 간섭을 최소화하도록 빔을 형성하는 방식
	전력 증대 빔포밍	- 빔을 전송하는 사용자의 채널에 일치하는 방향으로 빔을 형성하는 방식

빔포밍 기술은 다양한 유형으로 제공되며 각 유형은 특정 애플리케이션 및 요구 사항에 맞게 조정됩니다. 무선 통신에는 아날로그 빔포밍과 디지털 빔포밍이라는 두 가지 기본 유형이 있습니다. 아날로그 빔포밍은 RF(무선 주파수) 회로를 사용하여 신호의 위상과 진폭을 조정하고 빔을 특정 방향으로 조정합니다. 반면, 디지털 빔포밍은 정교한 신호 처리 알고리즘과 개별적으로 제어되는 안테나 배열을 사용하여 신호의 위상과 진폭을 동적으로 조정합니다. 두 가지 유형 모두 신호 품질과 적용 범위를 향상하는 것을 목표로 합니다. 다양한 빔포밍 유형을 통해 통신, 의료 영상, 레이더 시스템 등 다양한 분야에 걸쳐 다양한 적용이 가능하며 각 유형은 유연성, 효율성 및 다양한 환경에 대한 적응성 측면에서 특정한 이점을 제공합니다.

3. 빔포밍(Beamforming) 기술의 활용 사례

빔포밍 기술은 무선 신호를 특정 방향으로 집중시키거나 조종하기 위해 다양한 애플리케이션에서 사용되는 신호 처리 기술입니다. 이 기술은 다양한 분야에 걸쳐 여러 가지 사용 사례를 가지고 있습니다. 주요 사용 사례 중 일부는 다음과 같습니다.



■ 무선 네트워크(Wi-Fi)

빔포밍은 Wi-Fi 라우터 및 액세스 포인트에 사용되어 신호를 모든 방향으로 균일하게 브로드캐스팅하는 대신 특정 장치를 향해 전달함으로써 신호 강도와 적용 범위를 개선합니다.



■ 5G 네트워크

빔포밍은 5G 네트워크의 핵심 기술로, 더 나은 스펙트럼 효율성과 향상된 데이터 속도를 가능하게 합니다. 신호를 모바일 장치로 전달하여 모바일 장치와 강력한 연결을 설정하고 유지하는 데 도움이 됩니다.
레이더 시스템:

■ 항공우주 및 방위

빔포밍은 항공기, 선박, 지상 설치용 레이더 시스템에 사용됩니다. 레이더 빔을 특정 방향에 집중시켜 표적 탐지, 추적 및 식별 능력을 향상합니다.

■ 소나 시스템

해군 소나 시스템과 같은 수중 응용 분야에서 빔포밍은 음향 신호를 특정 방향으로 집중시키는 데 활용되어 수중 물체나 잠수함의 탐지 및 위치 파악을 돕습니다.
의료 영상:

■ 초음파 이미징

의료용 초음파 이미징에는 빔포밍이 적용되어 이미지의 해상도와 품질을 향상합니다. 초음파 빔을 전자적으로 조정함으로써 의료 전문가는 특정 해부학적 구조에 대한 보다 선명한 이미지를 얻을 수 있습니다.
스마트 안테나:

■ 위성 통신

빔포밍은 지상국과 위성 간의 통신 효율성을 높이기 위해 위성 통신 시스템에 사용됩니다. 스마트 안테나는 강력하고 안정적인 링크를 유지하기 위해 빔 방향을 조정할 수 있습니다.
자동차 레이더:

■ 자율주행 차량

빔포밍은 적응형 순항 제어, 충돌 방지, 주차 지원과 같은 애플리케이션을 위한 자동차 레이더 시스템에 활용됩니다. 도로 위의 물체와 장애물을 정확하게 감지하는 데 도움이 됩니다.

■ 센서 네트워크

IoT 애플리케이션에서는 빔포밍을 센서 네트워크에 사용하여 장치 간에 신호를 전달함으로써 통신 신뢰성과 적용 범위를 향상할 수 있습니다.



■ 사운드 강화
전관 방송 시스템: 빔포밍은 콘서트홀과 같은 대규모 장소에서 사용됩니다.


4. 마무리

빔포밍 기술은 현재 5G 시대의 핵심 기술로 자리매김하고 있으며, 미래에는 더욱 발전된 형태의 빔포밍이 나타날 전망입니다. 이는 높은 대역폭, 낮은 지연 시간, 그리고 안정적인 연결을 제공함으로써 다양한 산업 분야에서 혁신을 이끌어낼 것으로 기대됩니다. 더 나아가, 빔포밍은 인공지능과의 결합을 통해 자율 주행 차량, 스마트 시티, 산업용 로봇 등 다양한 분야에서 혁신을 촉진할 것으로 예측됩니다.
